Trainer KNX per impianti domotici: illuminazione, DALI, termoregolazione, supervisione, tapparelle; software ETS6 ed eConfigure.

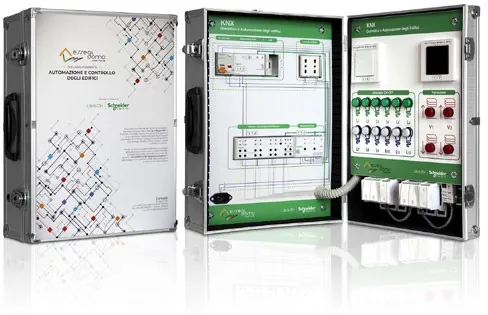

L’evoluzione impiantistica negli edifici residenziali con standard KNX
Il kit comprende l’insieme dei dispositivi domotici per la realizzazione di impianti per home automation con standard KNX. La soluzione permette agli allievi di comprendere e realizzare le principali funzioni per la gestione intelligente degli impianti elettrici per edifici residenziali e commerciali, nell’ottica dell’efficienza energetica, comfort e sicurezza.
Funzioni e applicazioni
- Collegamento elettrico dei vari dispositivi (Linea BUS e linea di potenza)
- Indirizzamento, configurazione, messa in servizio e diagnostica sui vari dispositivi inclusi nella soluzione didattica
- Gestione e controllo delle commutazioni ON-OFF di carichi elettrici (lampade, LED, ventole, utilizzatori vari)
- Gestione e controllo della movimentazione di tapparelle e veneziane
- Gestione e controllo della regolazione luminosa di LED e lampade (alogene, fluorescenti, incandescenza)
- Realizzazione di scenari domotici
- Gestione della termoregolazione base
| Componenti | Q.tà |
|---|---|
| Pannello forato di dimensioni 100x60 cm | 1 |
| Cavo e spina di alimentazione | 1 |
| Magnetotermico differenziale 1P+N 6A – 30mA | 1 |
| Alimentatore 230V – 24VDC 1,2A | 1 |
| Portafusibile di protezione 24VDC | 1 |
| Alimentatore SpaceLogic KNX 320 mA | 1 |
| Interfaccia SpaceLogic KNX-USB | 1 |
| Attuatore Master dimmer universale 2 canali 300W | 1 |
| Attuatore SpaceLogic multifunzione 8 canali | 2 |
| Pulsantiere 4 canali con led di segnalazione colore Bianco e Verde | 2 |
| Pulsantiera Touch screen con funzione termostato e 9 pagine programmabili | 1 |
| Cavo di programmazione USB | 1 |
| Lampade LED di simulazione 24VDC | 16 |
| Prese per collegamento lampade dimmerabili | 2 |
| Portalampada a pinza con lampada dimmerabile | 1 |
| Boccole per il collegamento al bus KNX | 2 |
| Modello | Descrizione |
|---|---|
| EXP-DOMHOME-P | Cablato su pannello metallico di dimensione 100x60 cm |
| EXP-DOMHOME-V | Cablato su valigia trasportabile di dimensioni 40x50x20 cm |
La gestione degli impianti di termoregolazione con standard KNX
La presente soluzione deve essere abbinata al kit base (EXP-DOMHOME).
Essa comprende l’insieme dei dispositivi domotici KNX per la realizzazione di sistemi per la gestione ed il controllo della termoregolazione.
Il kit è corredato da un attuatore fan-coil per il comando dei sistemi di riscaldamento, ventilazione e aria condizionata e per il comando dei termoconvettori con ventola fino a tre velocità, un attuatore per il controllo ON/OFF o segnale PWM (pulse-width modulation) di 6 valvole termoelettriche, con incluse 2 testine per valvole termoelettriche e un attuatore per termosifoni.
Funzioni e applicazioni
- Collegamento elettrico dei vari dispositivi (Linea BUS e linea di potenza)
- Sperimentazione e studio delle varie tipologie di impianti di termoregolazione
- Studio e sperimentazione della gestione di termoregolazione attraverso un fan-coil gestito da un attuatore per il controllo completo dell’impianto
- Studio e sperimentazione di applicazioni di termoregolazione gestite da valvole termoelettriche ON/OFF e PWM
- Studio e sperimentazione di applicazioni di termoregolazione gestite attraverso termosifoni locali con gestione delle funzioni attraverso opportuni attuatori posizionati a bordo di ciascun calorifero.
| Componenti | Q.tà |
|---|---|
| Pannello forato di dimensioni 60x60 cm | 1 |
| Cavo e spina di alimentazione | 1 |
| Magnetotermico differenziale 1P+N 6A – 30mA | 1 |
| Attuatore Fan-coil KNX – con gestione 2 valvole, contatto finestra, anti allagamento e comando ventola a tre velocità | 1 |
| Attuatore KNX per valvole termoelettriche on/off e PWM - 6 canali | 1 |
| Testine motorizzate 230Vac per valvole termoelettriche | 2 |
| Attuatore KNX per testina termosifone con controllo puntuale ed ambientale | 1 |
| Lampade LED di simulazione 230Vac | 7 |
| Micro-switch di simulazione ON/OFF per contatto finestra e sensore allagamento | 2 |
| Boccole di collegamento al bus KNX | 2 |
| Modello | Descrizione |
|---|---|
| EXP-DOMHVAC-P | Cablato su pannello metallico di dimensione 60x60 cm |
| EXP-DOMHVAC-V | Cablato su valigia trasportabile di dimensioni 35x45x15 cm |
L’integrazione negli impianti KNX del protocollo DALI per la gestione dell’illuminazione
La seguente soluzione didattica deve essere abbinata al kit base (EXP-DOMHOME).
Essa comprende l’insieme dei dispositivi domotici KNX per la realizzazione di sistemi per la gestione ed il controllo dell’illuminazione con protocollo DALI, con relativa interfaccia (GATEWAY) di collegamento ad un impianto KNX.
Il dispositivo principale è un gateway KNX DALI che collega il sistema KNX al bus DALI e supporta commutazione e dimming di fino a 64 ballast elettronici in 16 gruppi e il controllo di fino a 16 scenari, inoltre il kit è corredato da un sensore di luminosità/movimento per la gestione automatica delle lampade in funzione delle condizioni ambientali e da un touchscreen per monitorare e gestire l’illuminazione degli ambienti e controllare tutte le altre funzioni dell’impianto.
Funzioni e applicazioni
- Collegamento elettrico dei vari dispositivi (Linea BUS e linea di potenza)
- Sperimentazione e studio sullo standard DALI per la gestione dell’illuminazione
- Studio e sperimentazione sulla configurazione di un impianto DALI attraverso il gateway DALI-KNX
- Configurazione di funzioni base e avanzate su impianti di illuminazione ON/ OFF, regolabili RGB, Tunable white. Illuminazione di sicurezza integrabili su un impianto KNX/DALI.
| Componenti | Q.tà |
|---|---|
| Pannello forato di dimensioni 60x60 cm | 1 |
| Cavo e spina di alimentazione | 1 |
| Magnetotermico differenziale 1P+N 6A – 30mA | 1 |
| Magnetotermici 6A per le 3 linee di alimentazione | 3 |
| Gateway SpaceLogic IP/KNX/DALI | 1 |
| Pulsantiera KNX Touch screen e 9 pagine programmabili | 1 |
| Sensore di movimento/presenza/luminosità KNX | 1 |
| Strip LED dimmerabili 24 Vdc | 2 |
| Strip LED RGBW 24 Vdc | 1 |
| Alimentatori 24VDC – 0,66A | 3 |
| Driver DALI per strip LED | 2 |
| Driver DALI per strip LED RGBW | 1 |
| Boccole di collegamento al bus KNX | 2 |
| Boccole di collegamento al bus DALI | 1 |
| Modello | Descrizione |
|---|---|
| EXP-DOMKNXDALI-P | Cablato su pannello metallico di dimensione 60x60 cm |
| EXP-DOMKNXDALI-V | Cablato su valigia trasportabile di dimensioni 35x45x15 cm |

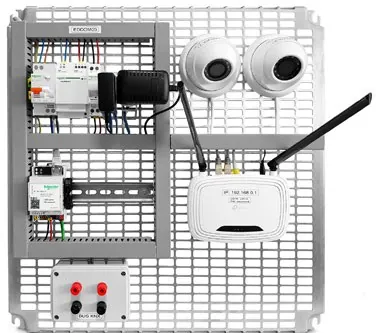

L’interazione della supervisione negli impianti KNX
La seguente soluzione deve essere abbinata al kit base (EXP-DOMHOME).
Essa comprende l’insieme dei dispositivi per l’implementazione della supervisione e la gestione da remoto di tutte le funzioni di un impianto KNX.
È possibile inoltre integrare sul supervisore i flussi video provenienti da un sistema di videosorveglianza.
Funzioni e applicazioni
- Collegamento elettrico dei vari dispositivi (Linea BUS e linea di potenza)
- Sperimentazione e studio delle funzioni di supervisione di un impianto KNX
- Sperimentazione e studio del supervisore WISER for KNX
- Programmazione delle funzioni di supervisione sul web-server Wiser
- Creazione di logiche di controllo e pagine grafiche su supervisore per l’implementazione di funzioni per: gestione illuminazione on/off e dimming, gestione tapparelle, monitoraggio temperature, gestione carichi / monitoraggio energia, realizzare scenari domotici.
- Studiare e applicare un web-server per collegare un PC locale di configurazione impianto, connettere WiFi tablet e smartphone, tramite internet gestire l’impianto da remoto.
- Implementazione di flussi video provenienti da sistemi di videosorveglianza IP su supervisore;
| Componenti | Q.tà |
|---|---|
| Pannello forato di dimensioni 60x60 cm | 1 |
| Cavo e spina di alimentazione | 1 |
| Magnetotermico differenziale 1P+N 6A – 30mA | 1 |
| Alimentatore 24 Vdc – 1,2A | 1 |
| Alimentatore 24 Vdc – 1A | 1 |
| Porta fusibile di protezione 24Vdc | 1 |
| WEB-SERVER Multiprotocollo Wiser for KNX | 1 |
| Prese di alimentazione 230Vac per alimentazione di dispositivi esterni (Router, Telecamere IP,…) | 2 |
| Telecamere IP risoluzione Full HD | 2 |
| Router WIFI con 4 porte Ethernet | 1 |
| Boccole di collegamento al bus KNX | 2 |
| Modello | Descrizione |
|---|---|
| EXP-DOMWISER-P | Cablato su pannello metallico di dimensione 60x60 cm |
| EXP-DOMWISER-V | Cablato su valigia trasportabile di dimensioni 35x45x15 cm |

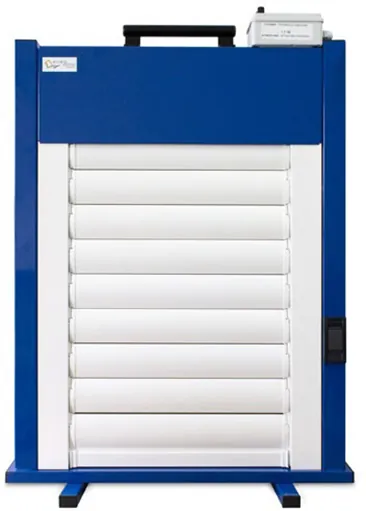

Tapparella integrata negli impianti KNX
La seguente soluzione deve essere abbinata al kit base (EXP-DOMHOME).
Essa è composta da una struttura metallica con supporti alla base richiudibili verniciata a fuoco di dimensione 80x60 cm, dotata di una maniglia superiore per facilitarne il trasporto.
All’interno di tale struttura è collocata una tapparella in alluminio con lamelle reclinabili di dimensioni 70x50 cm, collegata ad un motore per tapparelle.
Funzioni e applicazioni
- la movimentazione della tapparella avviene attraverso un attuatore KNX versione System Mode presente nel kit didattico, con la possibilità di essere interfacciato all’interno di altre soluzioni didattiche attraverso il collegamento diretto al BUS KNX. Sono inoltre presenti i due comandi SU/GIÙ per la movimentazione.
| Componenti | Q.tà |
|---|---|
| Supporto metallico 80x60 cm | 1 |
| Pulsante basculante per movimentazione SU/GIÙ | 1 |
| Attuatore KNX veneziana con tre canali di ingresso | 1 |
| Motore per tapparella 230VAC-30NM | 1 |
| Tapparella con lamelle reclinabili di dimensioni 60x40 cm | 1 |
| Maniglia per sollevamento | 1 |
| Cavetti per collegamento al bus KNX | 2 |
| Cavo per alimentazione elettrica | 1 |
| Boccole di collegamento al bus KNX | 1 |
| Modello | Descrizione |
|---|---|
| EXP-DOMTAP | Tapparella |
| EXP-DOMVEN | Veneziana |

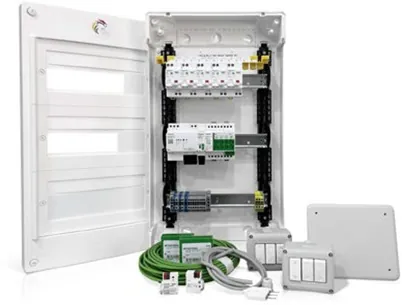

L’impianto domotico negli edifici residenziali con standard KNX
Il kit comprende l’insieme dei dispositivi domotici per la realizzazione di impianti per home automation con standard KNX. La soluzione permette agli allievi di comprendere e realizzare le principali funzioni per la gestione intelligente degli impianti elettrici per edifici residenziali, nell’ottica dell’efficienza energetica, comfort e sicurezza.
Funzioni e applicazioni
- Collegamento elettrico dei vari dispositivi (Linea BUS e linea di potenza)
- Indirizzamento, configurazione, messa in servizio e diagnostica sui vari dispositivi inclusi nella soluzione didattica
- Gestione e controllo delle commutazioni ON-OFF di carichi elettrici (lampade, LED, ventole, utilizzatori vari)
- Gestione e controllo della movimentazione di tapparelle e veneziane
- Gestione e controllo della regolazione luminosa di led e lampade (alogene, fluorescenti, incandescenza)
- Realizzazione di scenari domotici
| Componenti | Q.tà |
|---|---|
| Quadro elettrico 39 moduli (3x13) IP30 | 1 |
| Magnetotermico differenziale 300mA 25A curva C | 1 |
| Magnetotermico differenziale 30mA 16A curva C | 2 |
| Magnetotermico differenziale 30mA 10A curva C | 1 |
| Magnetotermico differenziale 30mA 6A curva C | 1 |
| Morsettiera ripartizione 125A 2P | 1 |
| Alimentatore knx 320mA serie SpaceLogic | 1 |
| Interfaccia USB KNX | 1 |
| Attuatore on/off/tapparelle 8 ch serie SpaceLogic | 1 |
| Interfaccia pulsanti KNX 4 ingressi 4 uscite | 2 |
| Morsetti 4 mm colore grigio e blu | 25 |
| Morsetti giallo/verde | 4 |
| Bloccamorsetti | 4 |
| Cavo di alimentazione | 1 |
| Pressacavo | 1 |
| Cavo bus KNX | 5 |
| Pulsanti serie system | 4 |
| Pulsanti serie basculanti | 2 |
| Scatole esterno 503 | 2 |
| Scatola di derivazione | 1 |
| Modello | Descrizione |
|---|---|
| EXP-DOMHOME-LT-P | Cablato su pannello metallico di dimensione 60x60 cm |
| EXP-DOMHOME-LT-V | Cablato su valigia trasportabile di dimensioni 35x45x15 cm |

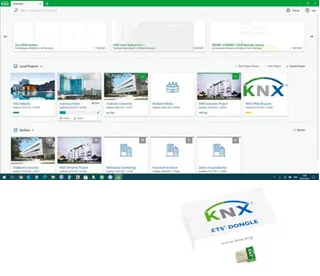

Software ETS6
ETS sta per Engineering Tool Software; uno strumento software indipendente dai costruttori per la progettazione e la configurazione degli impianti dedicati all’automazione di case ed edifici con il sistema KNX. ETS è un software per PC con sistema operativo Windows©.
KNX Association come fondatore e proprietario dello standard KNX offre con ETS uno strumento di configurazione che è di fatto parte dello standard KNX e dunque anche parte del sistema KNX.
- Questo porta ai seguenti importanti risultati:
- Garantire la massima compatibilità del ETS software con lo standard KNX
- Tutti i database di prodotto con i prodotti certificati da tutti i costruttori KNX possono essere importati in ETS
Compatibilità a ritroso di ETS ai dati e progetti sviluppati con versioni precedenti di ETS (fino a ETS2) salvaguardando il vostro lavoro e permettendo eventuali aggiornamenti o modifiche a vecchi progetti.
Ovunque nel mondo tutti i progettisti e installatori usano lo stesso strumento (ETS) per ogni progetto KNX e con ogni dispositivo certificato. Di conseguenza, si garantisce uno scambio dati sicuro e affidabile.
ETS è dedicato a tutte le tipologie di utenti del sistema KNX; dal principiante fino al più esperto partner o installatore KNX.
Per raggiungere un risultato ottimale per tutti gli utenti, KNX offre - a seconda della conoscenza dell’utente - diverse versioni corrispondenti a strumenti indirizzati a diverse tipologie di utenti ed esigenze.
Requisiti tecnici per l’installazione
- Sistema operativo Microsoft Windows 10 o 11 (64 bit)
- CPU: > 2GHz
- RAM: 4Gb raccomandata (8Gb suggerita)
- HDD: 30Gb minimo
- Risoluzione display: 1024x768 minimo
| Modello | Descrizione |
|---|---|
| EXP-ETS6-LT | Limite di programmazione max. 20 dispositivi |
| EXP-ETS6-PR | Nessun limite |

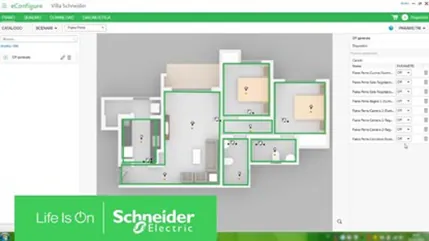

Software di configurazione grafica KNX - eConfigure
Software grafico di configurazione per impianti domotici con tecnologia KNX di Schneider Electric.
Il catalogo dei dispositivi Schneider Electric configurabili con questo software è costantemente aggiornato.
Il progetto creato con eConfigure KNX Lite può essere importato in ETS con l’app eConfigure KNX Expert.
Caratteristiche
- Interfaccia grafica
- Creazione funzioni in modalità drag & drop
- Creazione automatica dei quadri
- Catalogo dispositivi aggiornato
- Pacchetti di soluzioni già pronte e personalizzabili
- Realizzazione semplice di scenari
- Catalogo scenari pre-configurati
- Realizzazione di impianti fino a 250 dispositivi
- Configurazione automatica dell’interfaccia Touch di Wiser for KNX e SpaceLYnk
