Laboratorio CAD/CAM

Per richiedere un preventivo puoi scrivere a info@expandsrl.com, specificando i dati della tua scuola e le misure con planimetria e foto dell'aula.

FINALITÀ DEL PROGETTO

Il Laboratorio CAD/CAM è uno spazio didattico avanzato, progettato per offrire agli studenti tutti gli strumenti necessari per gestire l’intero flusso di lavoro del digital manufacturing. Il laboratorio integra tecnologie di modellazione tridimensionale, realtà virtuale, prototipazione rapida e produzione industriale con macchine CNC, sviluppando competenze pratiche e teoriche allineate ai requisiti dell’Industria 4.0.

• OBIETTIVI apprendere le tecniche di modellazione parametrica tridimensionale utilizzando software CAD/CAM;
• esplorare le potenzialità della realtà virtuale per la visualizzazione e l’analisi dei modelli 3D;
• acquisire competenze nella prototipazione rapida tramite stampanti 3D avanzate, in grado di lavorare materiali innovativi come quelli caricati al carbonio;
• sviluppare abilità nella programmazione e gestione di macchine a Controllo Numerico per la produzione industriale;

lavorare in modo collaborativo e condividere i progetti tramite infrastrutture di rete ad alta velocità.

VANTAGGI

• Centro di lavoro CNC e tornio CNC a 4 utensili per operazioni di produzione di alta precisione;
• Stampante 3D avanzata con sistema di gestione automatica per materiali complessi;
• Suite software CAD/CAM per progettazione integrata e produzione digitale;
• Visore VR per visualizzazioni immersive e ottimizzazione dei progetti tridimensionali;
• Workstation grafiche avanzate con doppio monitor e tavolette grafiche interattive, per un workflow altamente produttivo;
• NAS con rete a 10 Gigabit/s per la condivisione rapida e sicura dei dati di progetto;
• Arredi ergonomici e funzionali, con armadi dedicati per la conservazione delle attrezzature;

Impianti elettrici e di rete certificati per garantire sicurezza e affidabilità operativa.

SOLUZIONE CHIAVI IN MANO

Offriamo una soluzione completa per il laboratorio, occupandoci di:

• fornitura e installazione di macchine CNC, stampanti 3D, workstation grafiche e visori VR;
• configurazione e calibrazione dei dispositivi, inclusi i software CAD/CAM per una gestione ottimale;
• formazione personalizzata sull’utilizzo delle tecnologie, assicurando un apprendimento pratico ed efficace;
• supporto tecnico continuo per garantire il corretto funzionamento e l’aggiornamento delle attrezzature;

progettazione e allestimento del laboratorio, con impianti e arredi adeguati alle esigenze didattiche e produttive.

FINALITÀ DEL PROGETTO: il Laboratorio CAD/CAM è uno spazio didattico avanzato, progettato per offrire agli studenti tutti gli strumenti necessari per gestire l’intero flusso di lavoro del digital manufacturing. Il laboratorio integra tecnologie di modellazione tridimensionale, realtà virtuale, prototipazione rapida e produzione industriale con macchine CNC, sviluppando competenze pratiche e teoriche allineate ai requisiti dell’Industria 4.0. OBIETTIVI apprendere le tecniche di modellazione parametrica tridimensionale utilizzando software CAD/CAM; esplorare le potenzialità della realtà virtuale per la visualizzazione e l’analisi dei modelli 3D; acquisire competenze nella prototipazione rapida tramite stampanti 3D avanzate, in grado di lavorare materiali innovativi come quelli caricati al carbonio; sviluppare abilità nella programmazione e gestione di macchine a Controllo Numerico per la produzione industriale; lavorare in modo collaborativo e condividere i progetti tramite infrastrutture di rete ad alta velocità.

Composizione

• Qt 1 Centro di lavoro CNC
• Qt 1 Tornio CNC a 4 utensili per operazioni di produzione di alta precisione;
• Qt 1 Stampante 3D avanzata con sistema di gestione automatica per materiali complessi;
• Suite software CAD/CAM per progettazione integrata e produzione digitale;
• Qt 10 Visori VR per visualizzazioni immersive e ottimizzazione dei progetti tridimensionali;
• Qt 10 Workstation grafiche avanzate con doppio monitor;
• Qt 1 NAS per la condivisione rapida e sicura dei dati di progetto;
• Qt 11 Arredi ergonomici e funzionali;
• Qt 1 armadio dedicato per la conservazione delle attrezzature;
• Impianti elettrici e di rete certificati per garantire sicurezza e affidabilità operativa.

Centri di lavoro verticali

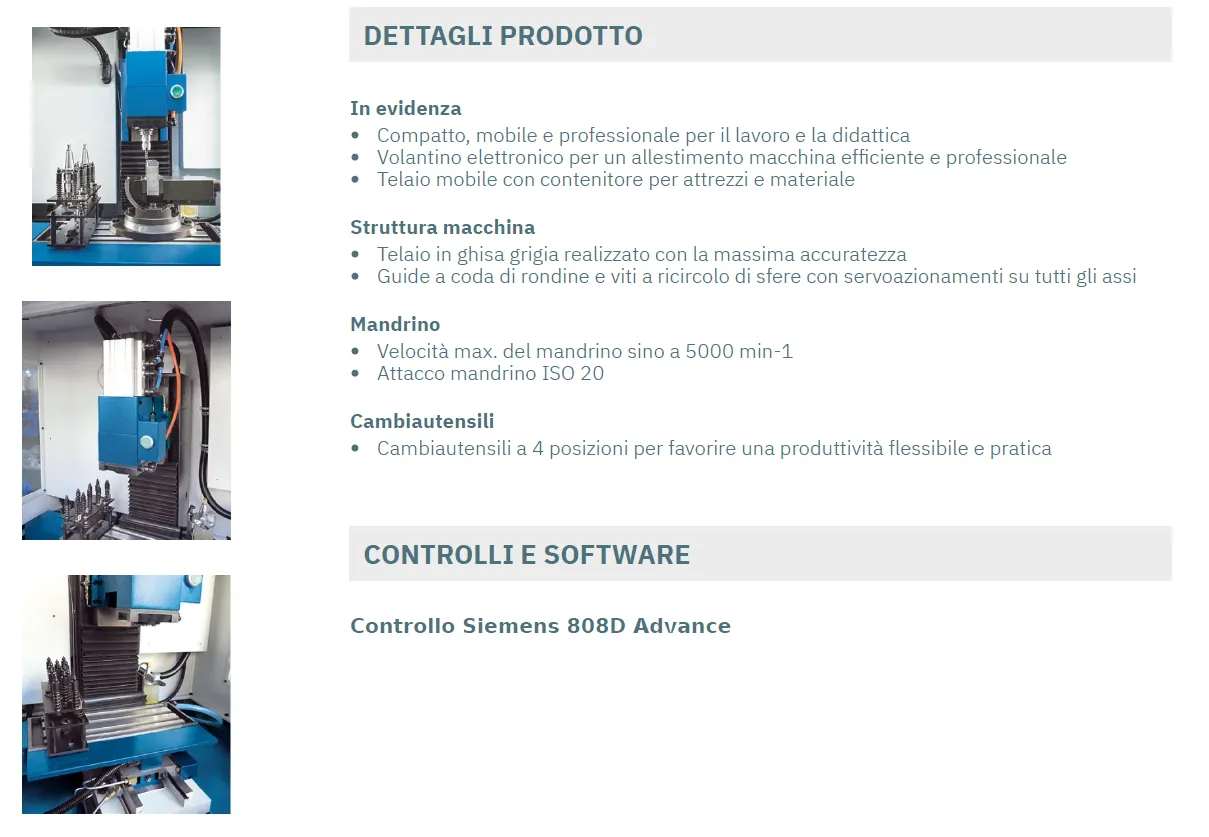

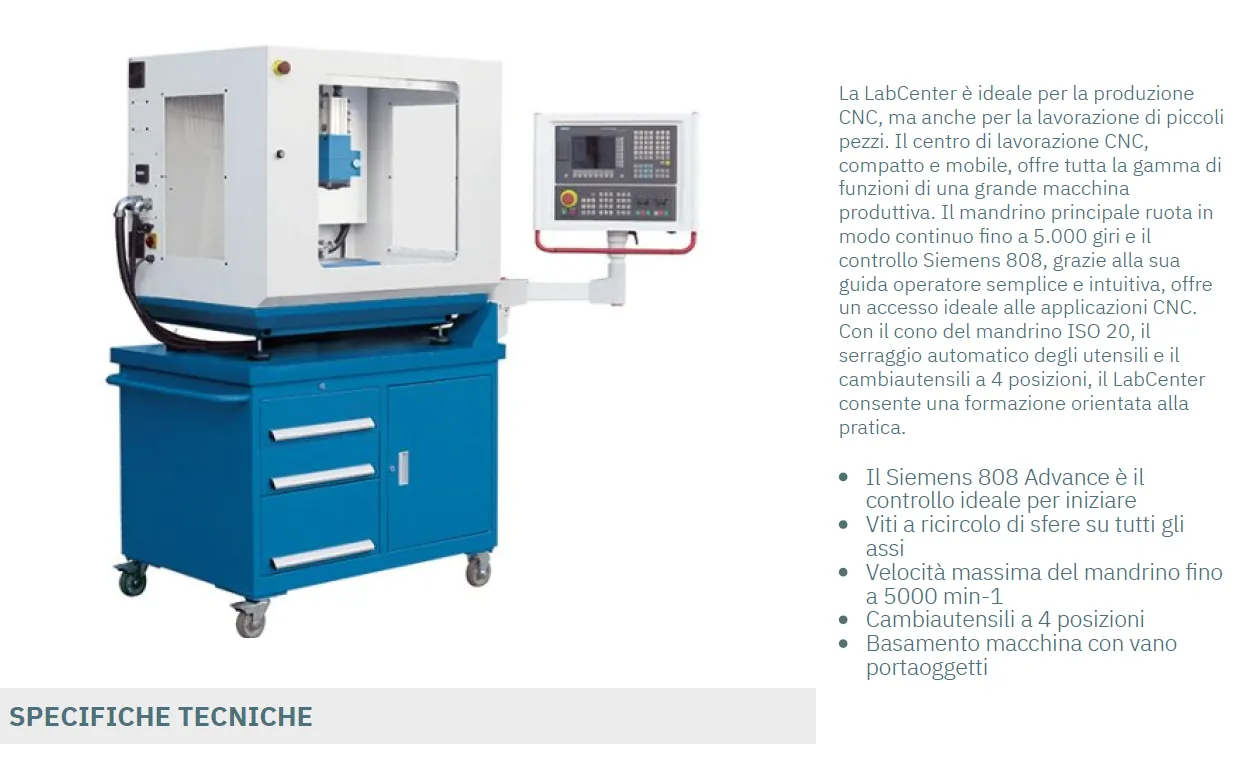

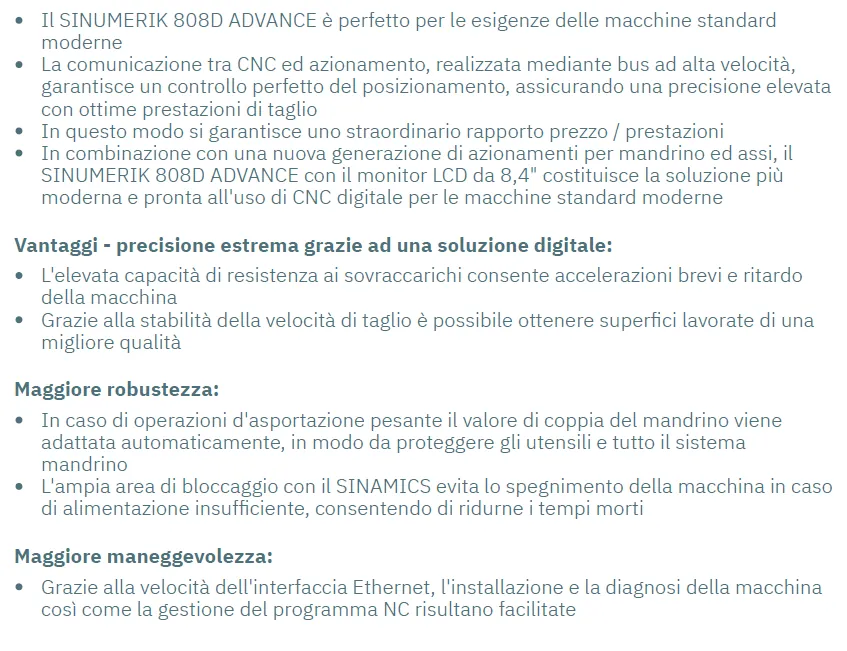

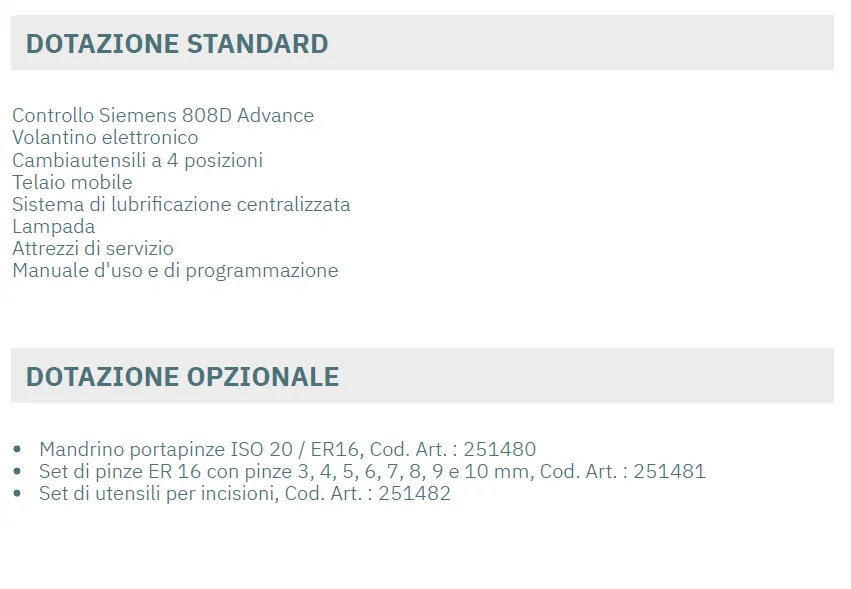

LabCenter CNC — centro di lavoro compatto e mobile con controllo Siemens SINUMERIK 808D Advance, mandrino fino a 5.000 giri/min, cambio utensili a 4 posizioni e area utile di lavoro di 400 x 145 mm.

Torni a letto inclinato CNC

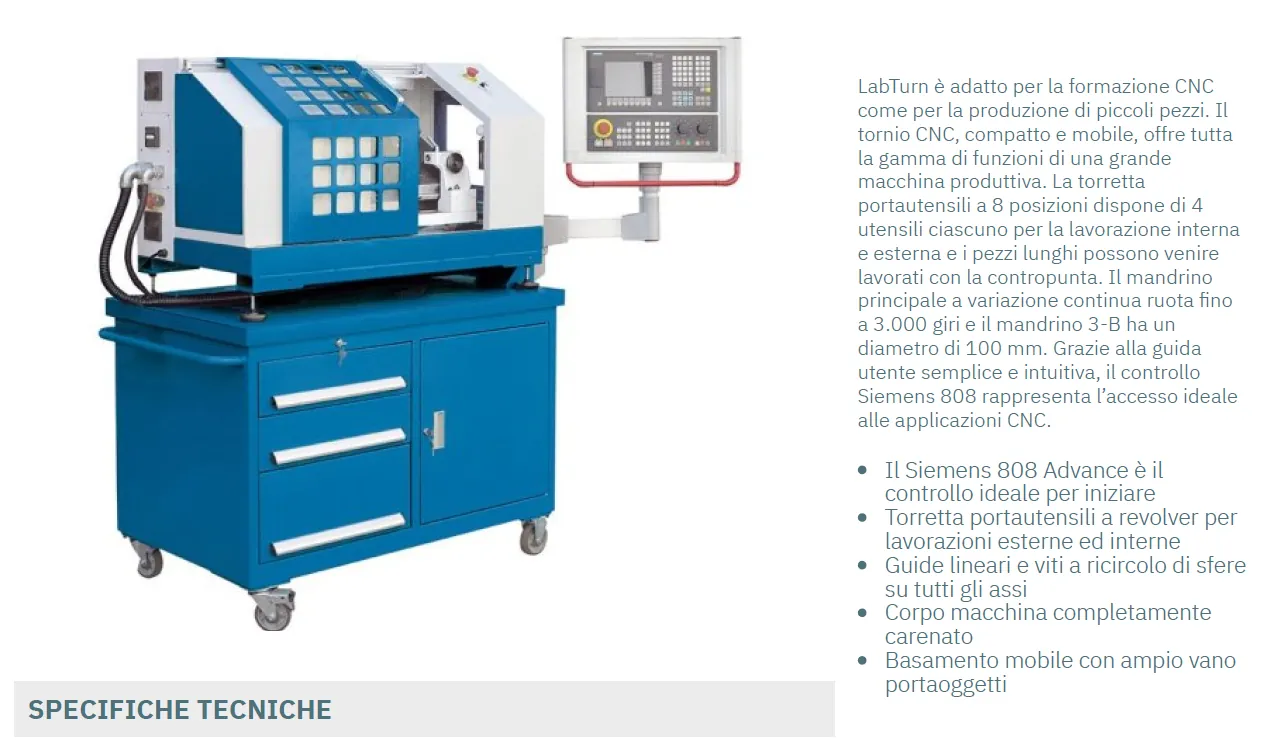

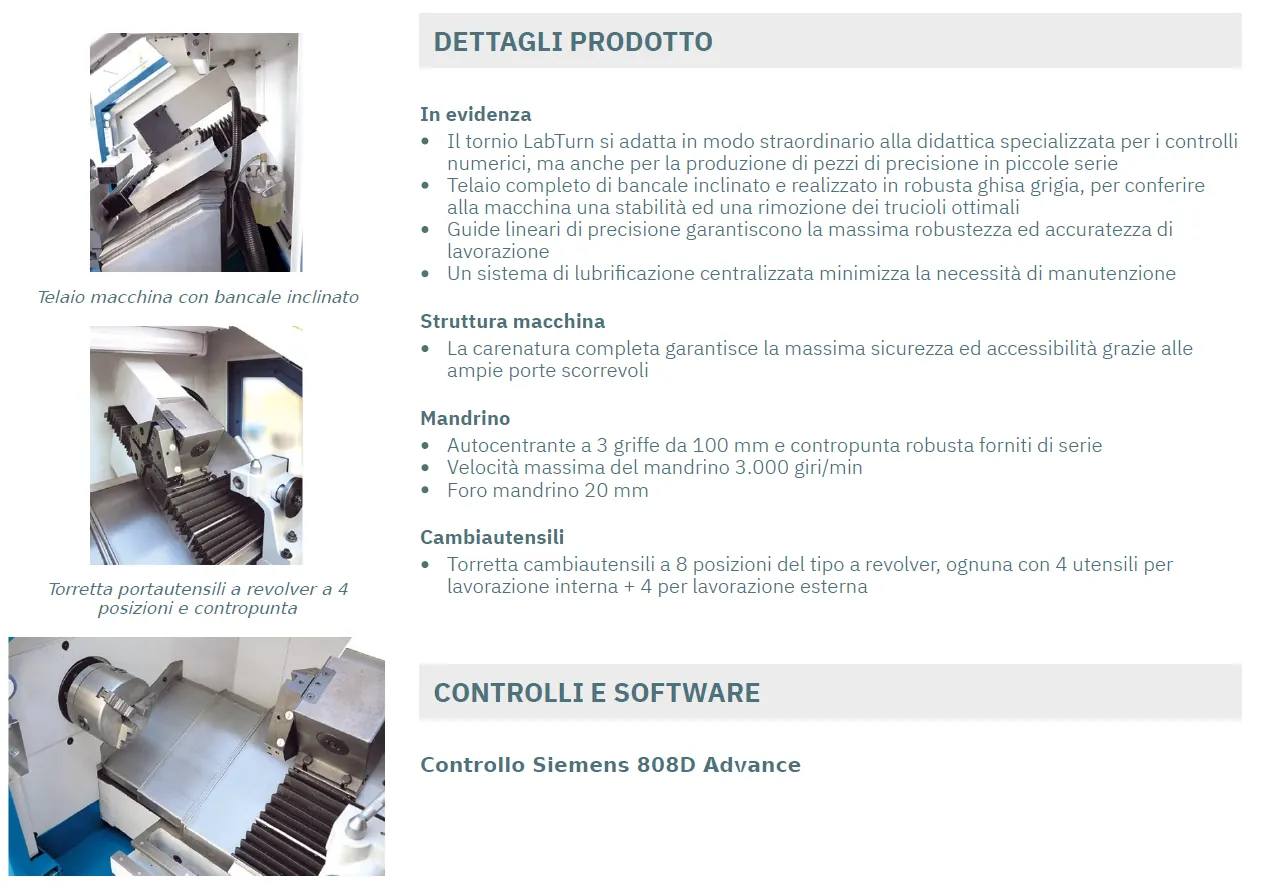

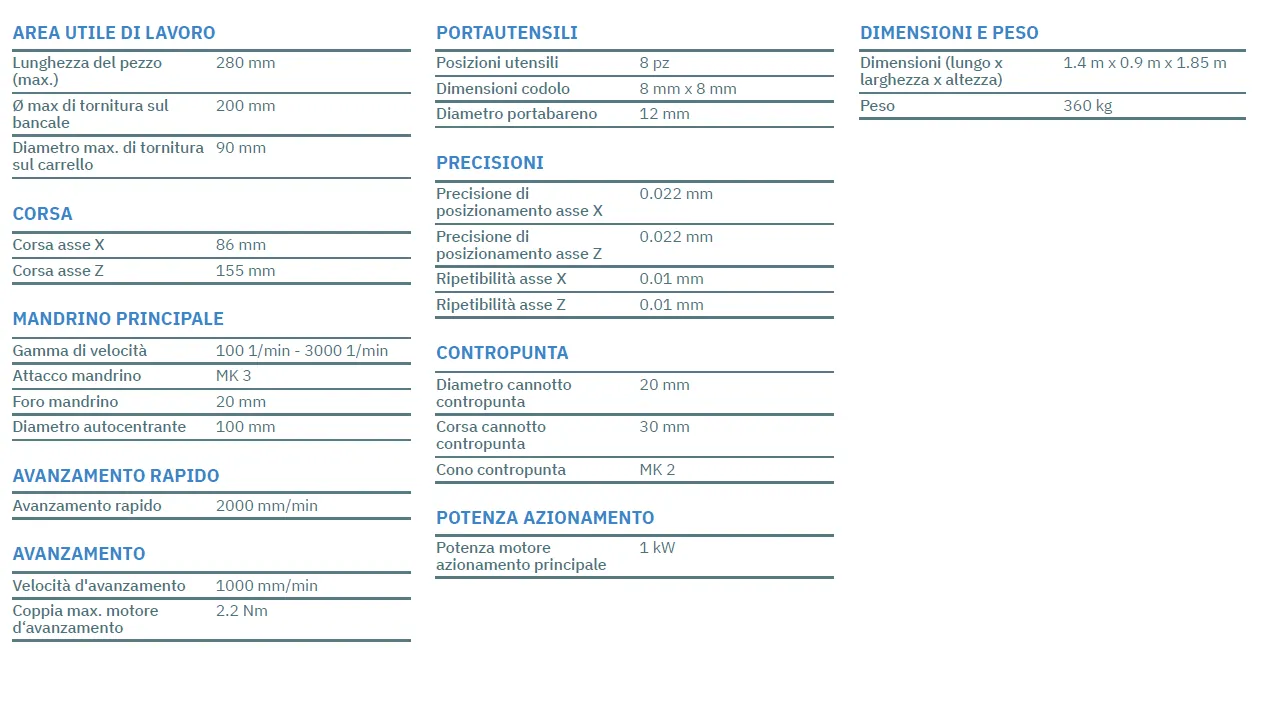

LabTurn CNC — tornio a bancale inclinato, compatto e mobile, con controllo Siemens SINUMERIK 808D Advance, torretta portautensili e contropunta; lunghezza massima del pezzo 280 mm.
